| 产品用途 | ||
| 产品特点 | ||

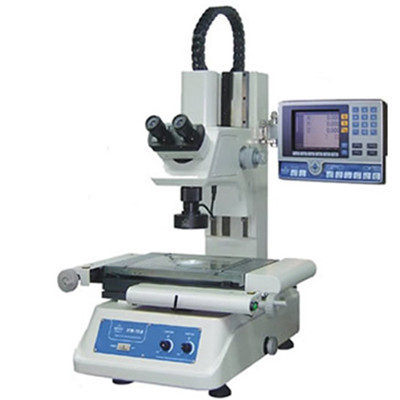

| VTM系列影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图形窗口的用测量软件QIM1008/QIM3008进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。 | ||
| 技术规格参数 | ||
| 仪器型号 | VTM-3020G | |
| 工作台 | 金属台面尺寸(mm) | 500*330 |
| 玻璃台尺寸(mm) | 350*250 | |
| X、Y运动行程(mm) | 300*200 | |
| Z向行程(mm) | 200 | |
| X、Y、Z向分辨力(μm) | 0.5 | |
| X、Y、Z坐标示值误差(μm) | 2.5+L/100(L为被测长度,单位：mm) | |
| 外形尺寸(mm) | 长*宽*高 800*675*920 | |
| 仪器重量(kg) | 单位 140 | |
| 目视系统 | ||
| 物镜放大倍数 目镜放大倍数 总放大倍数 物镜放大倍率误差 | 1X、3X(标配)、5X、10X 10X(单、双目同)(选) 10X---100X 包括畸变在内的放大倍率误差：0.08% | |
| 影像系统 | G型影像系统 | 1/3"CCD摄像机 QIM1008软件 |
| 透射照明光源 | 24V/20W卤素钨灯 | |
| 反射照明光源 | 12V LED环形灯及带激光指示器反射照明 | |
