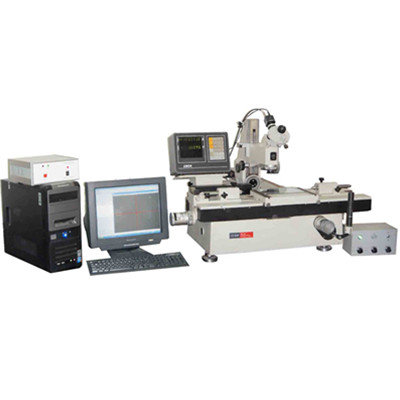

名称：19JPC-V影像型万能工具显微镜
描述：
．万能工具显微镜主要技术规格：
1．测量范围与分度值
Ｘ、Ｙ坐标 测量范围： 200×100㎜ 分格值： 0.0005㎜
瞄准显微镜 升降行程： 120㎜
力臂倾斜范围： 左右各15度 分度值： 10′
照明光阑调节范围： φ3～φ32㎜ 分格值： 1㎜
测角目镜 角度测量范围： 360° 分度值： 1′
轮廓目镜 角度测量范围： ±7° 分度值： 10′
圆弧分划板： 曲率半径： R0.1～100㎜
螺纹分划板： 普通螺纹螺距 t = 0.25 - 6㎜
梯形螺纹螺距 T = 2 - 20㎜
光学分度头 测量范围： 360° 分度值： 1′
光学定位器 测头直径： Φ3±0.1㎜
（实际直径值的极限检定误差不大于0.5μm）
测量力： 0.1±0.03N
最大测量深度 15㎜
玻璃工作台 玻璃台面尺寸： 215×130㎜
顶针架 最大夹持直径： Φ100㎜
最大夹持长度： 被测件直径 ≤ 55㎜时： 750㎜
被测件直径 ＞ 55㎜时： 600㎜
高顶针架 最大夹持直径： Φ180㎜
最大夹持长度： 600㎜
V形架 左V形架前后调节范围： 前后各5㎜
右V形架高低调节范围： 向上15㎜；向下3㎜
最大承载量 40㎏
2．瞄准显微镜光学参数
物镜放大倍数标志值 | 1× | 3× | 5× |
总放大倍数 | 用测角或轮廓目镜 | 10× | 30× | 50× |
用双像目镜 | 15× | 42× | 65× |
物方视场
| 用测角或轮廓目镜 | φ20 | φ6.6 | φ4 |
用双像目镜 | φ13 | φ4.7 | φ3 |
工作距离 | 用测角或轮廓目镜 | 81 | 90 | 65 |
用双像目镜 | 47 | 85 | 63 |
|
|
|
|
|
3．影像测量组件光学物镜：
放大倍数 | 总放大倍数 | 物方视场 | 工作距离 |
3× | 25× | Φ6 | 110 |
5× | 37× | Ф4 | 95 |
