| G型(标准型)影像仪系列 | |||||||
| 产品用途 | |||||||
| 标准型影像测量仪适用于以二维坐标测量为目的的 应用领域， 应用于在机械、电子、仪表、塑胶等行业。 | |||||||
| 产品特点 | |||||||
| 影像测量仪具有多种数剧处理、显示、输入、输出功能， 工件摆正功能 实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件QIM1008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。 | |||||||
| 技术规格参数 | |||||||

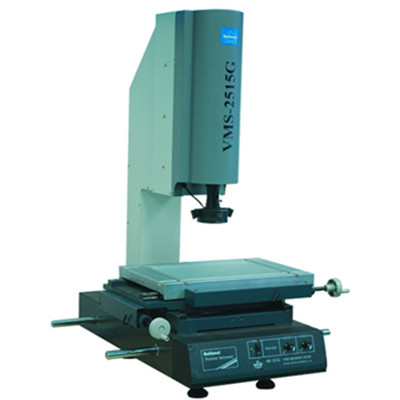

| 仪器型号 | VMS-2515G | ||||||
| 工作台 | 金属台尺寸(mm) | 450*280 | |||||
| 玻璃台尺寸(mm) | 306*196 | ||||||
| 运动行程(mm) | 250*150 | ||||||
| 仪器重量(kg) | 120 | ||||||
| 外形尺寸(长*宽*高)mm | 760*600*900 | ||||||
| Z轴升降行程(mm) | 200(订单达400) | ||||||
| X、Y、Z数显分辨力 | 0.5μm | ||||||
| X、Y坐标示值误差 | (2.5+L/100) μm (L为被测长度，单位：mm) | ||||||
| 影 像 系 统 | 摄像机 | 彩色1/3〞CCD摄像机 | |||||
| 视频总倍率 | 33X--195X | ||||||
| 变倍物镜倍率 | 0.7X--4.5X | ||||||
| 物方视场 | 8.1mm--1.3mm (物方视场为对角线的长度) | ||||||
| 表面光源与透射光源均用LED，亮度可调 | |||||||
| 电 源 | AC 100V--240V 50/60Hz | ||||||
| 功 率 | 50 W (不包含电脑) | ||||||
| 测 量 与 瞄 准 系 统 | VMS-G/Ⅰ(选)基本型 | 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购) | |||||
| VMS-G/Ⅲ(选)标准型 | QIM1008软件/USB-302/客户自备电脑 | ||||||
| VMS-G/Ⅳ(选)强型 | QIM1008软件/标准球/USB-303/RENISHAW简易测头/电脑(选配)/ 17"显示器(选配) | ||||||
| 仪器配件 | |||||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | | ||
| 0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 | ||
| 1X (标配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 | ||
| 2X (选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 | ||
| 建议放置台：载重需要 ≥350kg 尺寸(长*宽*高)：1000*600*500(mm) | |||||||
