| 产品用途 |
|
|
|
| 技术规格参数 |

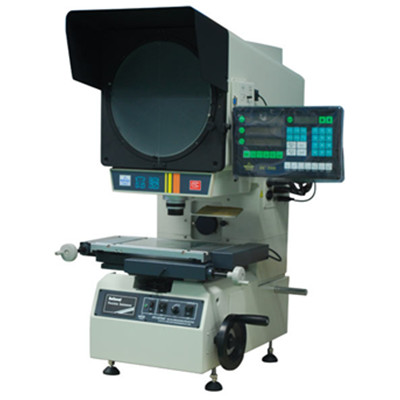

| 仪器型号 | 正像型 CPJ-3015AZ |
| 工作台 | 金属台面尺寸(mm) | 354*228 |
| 玻璃台尺寸(mm) | 210*160 |
| X坐标行程(mm) | 150 |
| Y坐标行程(mm) | 100 |
| Z坐标行程(mm) | 100(调焦) |
| 仪器测量精度(μm) | 2.5+L/100(L为被测长度，单位：mm) |
| X、Y坐标数显分辨力 | 0.5μm |
| 外形尺寸( mm) | 780*780*1100 |
| 仪器重量(kg) | 160 |
| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300(刻有米字线) |
| 投影旋转范围 | 0~360° |
| 旋转角度数显分辨力 | 1 ′ 或0.01° |
| 物镜 | | 放大倍数 | 10X(选) | 20X(选) | 50X(选) | 100X(选) | | 物方线视场(mm) | Ф30 | Ф15 | Ф6 | Ф3 | | 物方工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | | 测量最大高度(mm) | 90 | 90 | 90 | 90 |
|
| 仪器电源 | 110V/220V(AC) 50/60Hz 400W |
| 总功率 | 400W |
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*高) 800*550*650(mm) |
| 数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 |
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 |
| 冷却方式 | 强制风冷(三轴流风扇) |
| 仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
| 注：该机型标配rational圆工作台 |
